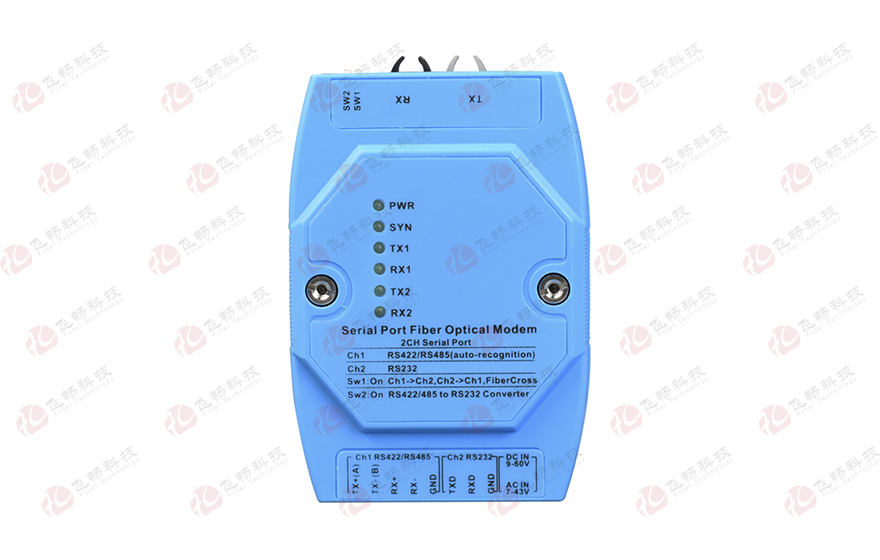

工業級1路串行接口(RS232與RS422/485)轉塑料光纖光端機

型號：FCP-SD1次留言

描述：本光纖MODEM 提供1路串口轉塑料光纖，支持1路RS232或1路422/485可選接口。該產品突破了傳統串行接口通訊距離與通訊速率的矛盾，同時，也解決了電磁干擾、地環干擾和雷電破壞的難題，

產品描述
 本光纖MODEM 提供1路串口轉塑料光纖，支持1路RS232或1路422/485可選接口。該產品突破了傳統串行接口通訊距離與通訊速率的矛盾，同時，也解決了電磁干擾、地環干擾和雷電破壞的難題，大大提高了數據通訊的可靠性、安全性和保密性，可廣泛用于各種工業控制、過程控制和交通控制等場合，。
光纖發射兼容AVAGO HFBR-1521Z多模光纖對連，光纖接收兼容HFBR-2521，可以單臺與AVAGO類型的光纖對連;
功能特點
◆ 基于自主知識產權的集成電路；
◆ 提供最多1路串口；串口支持1路RS232與1路422/485可選接口；
◆ RS485/422通道可以傳輸異步從0-512kbps波特率自適應的串口數據，RS232通道可以傳輸異步從0-256kbps波特率自適應的串口數據；
◆ 光纖發射兼容AVAGO HFBR-1521Z多模光纖對連，光纖接收兼容HFBR-2521，可以單臺與AVAGO類型的光纖對連;
◆ 光中心波長: 650nm（600-680nm）;傳輸距離:最遠200m（用標準的1mm塑料光纖）
◆ 串口防雷達到IEC61000-4-5(8/20μS)差模:6KV, 阻抗(2Ω)；共模:6KV，阻抗(2Ω)標準;
◆ DC9-55V或AC7-50V寬范圍電源供電，電源具備極性自動檢測功能，安裝時無需區分正負極；
◆ 電源支持過載保護、防反接保護;符合工業四級電磁兼容性要求;
◆ 超強防雷功能：防雷擊，可抗感應高壓，防浪涌等;無風扇高效散熱，降低修復時間;
◆ 提供DIN 35mm軌式安裝，或壁掛式安裝方式；
技術參數

◆ 光纖部份
光口：2(發送+接收)
光纖：雙纖
光纖接口：塑料光纖口
波長：600~680nm多模；
無中繼傳輸距離：0~200m
典型發射功率: -5dBm~0dBm
接受靈敏度范圍：0~ -28dBm
◆ 串行接口
標準
   EIA/TIA-232 RS-232 (ITU-T V.28)
   EIA/TIA-422 RS-422 (ITU-T V.11)
   EIA/TIA-485 RS-485 (ISO/IEC8284)

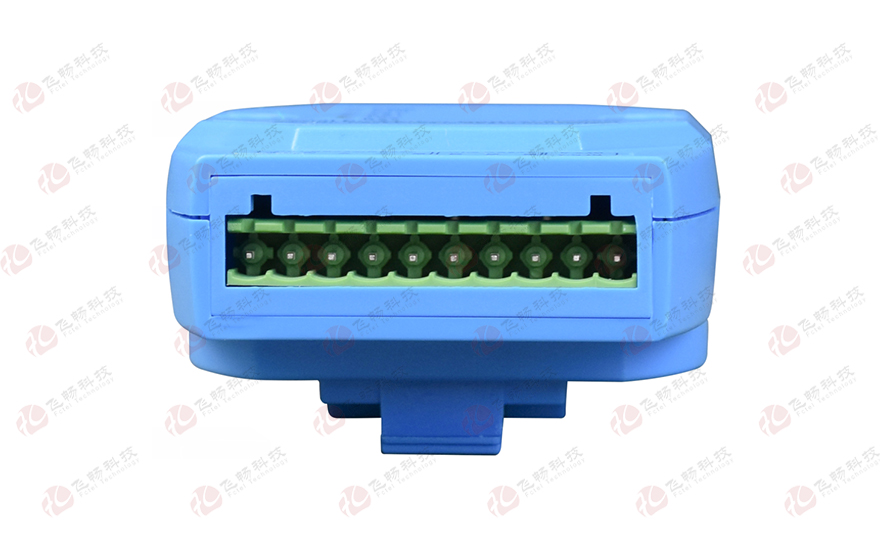

   串口界面:
   RS-422: TxD+ TxD- RxD+ RxD- GND
   RS-485 4 wires: TxD+ TxD- RxD+ RxD- GND       RS-485 2 wires: A(對應TX+) B(對應TX-) GND
   RS-232: RXD TXD GND
◆ 電氣和機械特征
系統電源： AC7V～50V；DC9-55V；
功耗：  ≤5W
外觀結構： (長×寬×高) 72*125*26mm亞當模塊
◆ 環境指標
工作溫度：-40℃—+85℃
儲存溫度：-40℃—+85℃
工作濕度：0%—95%（無凝結）
MTBF：   ＞100,000小時

產品型號 FCP-SD1
產品功能描述 在光纖上同時傳送1路RS232/422/485串口口
業務端口描述 1個光纖接口；1路RS2321路RS422/485串口
電源 AC7V～50V；DC9-55V；
產品尺寸 (長×寬×高) 72*125*26mm亞當模塊
重量 0.15Kg/臺
